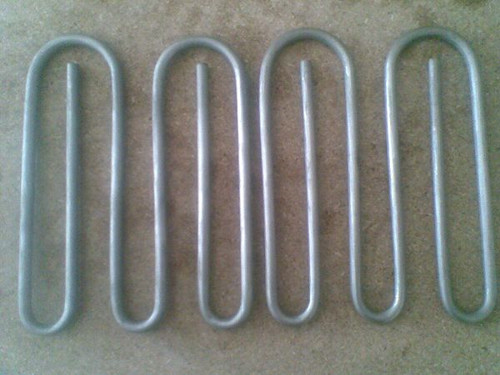

不銹鋼彎管的鈍化膜是其具備優(yōu)異耐腐蝕性的核心，其形成本質(zhì)是不銹鋼表面的鉻（Cr）、鎳（Ni）等合金元素在氧化性環(huán)境中發(fā)生選擇性氧化，形成的一層致密、穩(wěn)定且與基體牢固結(jié)合的氧化膜。該膜能隔絕金屬基體與腐蝕介質(zhì)（如空氣、水、酸堿環(huán)境），阻止基體被進一步氧化或腐蝕。以下從成分基礎(chǔ)、形成條件、形成過程（自然鈍化 + 人工鈍化）、膜層結(jié)構(gòu)與特性四方面詳細解析：

一、鈍化膜的核心成分與形成前提

1. 核心成分

鈍化膜的主要成分是 Cr?O?（三氧化二鉻），輔以少量 Fe?O?、NiO、MnO 等氧化物，其中 Cr?O?是關(guān)鍵功能層 —— 其化學(xué)穩(wěn)定性極強，且結(jié)構(gòu)致密（晶格排列規(guī)整），能有效阻擋離子穿透。

2. 形成的必要前提

合金成分要求：不銹鋼中鉻含量需≥12%（這是形成鈍化膜的最低閾值），鉻含量越高（如 304 不銹鋼含 Cr 18-20%，316 不銹鋼含 Cr 16-18%），鈍化膜的致密性和穩(wěn)定性越好；鎳、鉬等元素會進一步提升膜層的抗氯離子腐蝕能力（如 316 不銹鋼因含 Mo，更適用于海洋、化工等強腐蝕環(huán)境）。

氧化性環(huán)境：需要氧氣、水（潮濕環(huán)境）或其他氧化性介質(zhì)（如硝酸、鉻酸等），為合金元素的氧化提供條件。

潔凈的金屬表面：表面無油污、鐵銹、氧化皮等雜質(zhì)，否則會阻礙氧化反應(yīng)的均勻進行，導(dǎo)致鈍化膜不連續(xù)。

二、鈍化膜的形成過程（自然鈍化 + 人工鈍化）

不銹鋼彎管的鈍化膜形成分為自然鈍化（自發(fā)形成） 和人工鈍化（工業(yè)強化） 兩類，前者是基礎(chǔ)，后者是工業(yè)應(yīng)用中提升耐腐蝕性的關(guān)鍵手段。

1. 自然鈍化（常溫自發(fā)形成）

不銹鋼彎管在空氣中、中性或弱氧化性介質(zhì)（如自來水、雨水）中，無需人工干預(yù)即可自發(fā)形成鈍化膜，過程如下：

步驟 1：彎管表面的金屬原子（Fe、Cr、Ni）與環(huán)境中的氧氣（O?）或水分子（H?O）接觸，由于鉻的化學(xué)活性高于鐵（鉻的標準電極電位更低），Cr 優(yōu)先于 Fe 發(fā)生氧化反應(yīng)；

步驟 2：Cr 原子失去電子形成 Cr3?，與氧結(jié)合生成 Cr?O?：

4Cr + 3O? → 2Cr?O?

同時，部分 Fe、Ni 也會氧化生成 Fe?O?、NiO，但因 Cr 的選擇性氧化，Cr?O?會逐漸覆蓋整個表面，形成以 Cr?O?為核心的初始鈍化膜；

步驟 3：膜層厚度增長至幾到幾十納米后（通常 5-30nm），氧化反應(yīng)達到動態(tài)平衡 —— 膜層阻止氧氣和金屬離子的擴散，反應(yīng)停止，終將形成穩(wěn)定的自然鈍化膜。

特點：自然鈍化膜薄、形成速度快（數(shù)分鐘至數(shù)小時），但膜層較脆弱，易被機械劃傷或強腐蝕性介質(zhì)破壞；不過其具備自修復(fù)能力—— 若膜層劃傷，暴露的新鮮金屬表面會迅速與環(huán)境中的氧氣反應(yīng)，重新生成鈍化膜。

2. 人工鈍化（工業(yè)酸洗鈍化處理）

工業(yè)場景中（如化工管道、海洋工程、食品機械等），為提升鈍化膜的厚度、致密性和穩(wěn)定性，會對不銹鋼彎管進行酸洗鈍化處理，通過人工強化氧化過程，形成高質(zhì)量鈍化膜，核心步驟如下：

步驟 目的 典型工藝

前處理（除油 + 除銹） 去除彎管表面的油污、軋制氧化皮、焊接氧化渣、鐵銹等雜質(zhì)，暴露新鮮金屬表面，確保鈍化均勻 - 除油：用堿性清洗劑（如氫氧化鈉溶液）浸泡或噴淋，去除油脂；

- 除銹：用鹽酸、硫酸等弱酸性溶液短時間浸泡，去除表面氧化皮和浮銹

酸洗活化 進一步去除表面殘留的氧化雜質(zhì)，同時輕微腐蝕金屬表面，讓 Cr、Ni 等合金元素更易擴散到表面參與氧化 常用 硝酸（HNO?） 或 硝酸 + 氫氟酸（HF） 混合液，溫度 20-50℃，浸泡 5-30 分鐘（HF 的作用是溶解表面的 Fe?O?，避免其阻礙 Cr 的氧化）

鈍化反應(yīng) 在強氧化性介質(zhì)中，表面的 Cr、Ni 快速氧化，形成厚度更厚（10-50nm）、更致密的鈍化膜 繼續(xù)在硝酸溶液中浸泡（或轉(zhuǎn)入專門的鈍化液，如鉻酸鈍化液），Cr3?與 O2?充分結(jié)合，形成以 Cr?O?為內(nèi)層、Fe?O?/NiO 為外層的雙層鈍化膜

后處理 去除表面殘留的酸液，避免酸腐蝕鈍化膜，確保膜層穩(wěn)定 用大量清水沖洗（必要時用堿性溶液中和殘留酸），然后烘干或自然晾干

人工鈍化膜的優(yōu)勢：膜層更厚、致密性更強，抗氯離子腐蝕、抗點蝕能力顯著提升，適用于強腐蝕環(huán)境（如化工介質(zhì)、海水、高溫高濕環(huán)境）。

三、鈍化膜的結(jié)構(gòu)與關(guān)鍵特性

1. 膜層結(jié)構(gòu)（雙層結(jié)構(gòu)）

內(nèi)層：致密的 Cr?O?層（厚度 2-10nm），是耐腐蝕的核心屏障 —— 晶格排列緊密，無孔隙，能有效阻擋 H?、Cl?等腐蝕離子穿透到金屬基體；

外層：較疏松的 Fe?O?、NiO 混合層（厚度 5-40nm），主要起到輔助保護作用，雖疏松但能減緩腐蝕介質(zhì)向內(nèi)層擴散的速度。

2. 核心特性

致密性：膜層孔隙率極低（幾乎無貫穿孔隙），是阻擋腐蝕的關(guān)鍵；

穩(wěn)定性：Cr?O?的化學(xué)穩(wěn)定性極強，在常溫下不與水、弱酸、弱堿反應(yīng)，僅在強還原性酸（如鹽酸、硫酸，無氧化性）或含氟離子的介質(zhì)中才會被破壞；

結(jié)合力強：鈍化膜與金屬基體為 “冶金結(jié)合”（并非機械附著），不易脫落，能承受彎管的加工應(yīng)力（如彎曲、焊接后的形變）；

自修復(fù)性：若膜層輕微劃傷，暴露的 Cr 會迅速與環(huán)境中的氧氣反應(yīng)，重新生成 Cr?O?膜，修復(fù)破損處。

四、影響鈍化膜形成質(zhì)量的關(guān)鍵因素

合金成分：Cr 含量≥12% 是基礎(chǔ)，Ni、Mo 含量越高，膜層抗腐蝕能力越強（如 316L 不銹鋼因含 Mo，鈍化膜抗氯離子點蝕能力優(yōu)于 304）；

表面狀態(tài)：表面越潔凈（無油污、氧化皮、劃痕），鈍化膜越均勻；彎管加工過程中若產(chǎn)生嚴重劃痕、變形，可能導(dǎo)致局部膜層不連續(xù)；

氧化介質(zhì)：介質(zhì)的氧化性越強（如硝酸濃度越高），鈍化膜形成速度越快、越致密；中性 / 弱氧化性介質(zhì)中，自然鈍化膜形成較慢；

溫度與時間：人工鈍化時，溫度升高（≤50℃）、時間延長（合理范圍內(nèi)），膜層厚度增加，但溫度過高可能導(dǎo)致膜層脫落；

后處理：酸洗后若殘留酸液，會腐蝕鈍化膜，導(dǎo)致局部點蝕，因此必須徹底清洗、中和。
總結(jié)
不銹鋼彎管的鈍化膜是鉻等合金元素在氧化性環(huán)境中選擇性氧化的產(chǎn)物，自然環(huán)境中可自發(fā)形成基礎(chǔ)膜層，工業(yè)中通過酸洗鈍化能強化膜層質(zhì)量。其核心價值在于以極薄的厚度實現(xiàn)高效 corrosion 防護，且具備自修復(fù)能力，這也是不銹鋼彎管廣泛應(yīng)用于化工、市政、海洋等腐蝕環(huán)境的核心原因。實際應(yīng)用中，需通過控制不銹鋼材質(zhì)、加工工藝和鈍化處理參數(shù)，確保鈍化膜的完整性和穩(wěn)定性。
