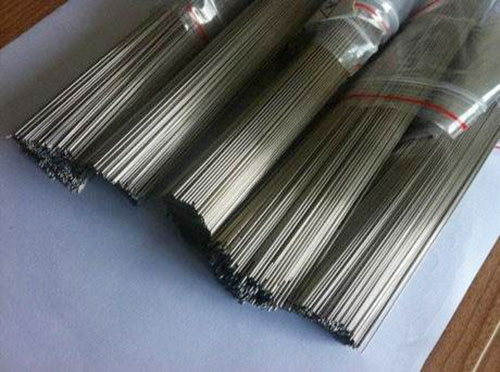

不銹鋼精密管的焊接性能表現(xiàn)優(yōu)異，尤其在精密制造領(lǐng)域具有顯著優(yōu)勢，具體特點(diǎn)如下：
焊接工藝適應(yīng)性
?多種焊接方法兼容?：可采用TIG焊（鎢極氬弧焊）、激光焊接等高精度工藝，其中TIG焊熱輸入低、熔池可控，適合壁厚≤6mm的薄壁管焊接；激光焊接則能實(shí)現(xiàn)0.1mm超薄壁焊管量產(chǎn)，熱影響區(qū)寬度可縮小至0.3mm?。
?焊材匹配性高?：焊絲需匹配母材強(qiáng)度（如AWS ER70S-6或EN ISO 16834-G4Si1），316L等奧氏體不銹鋼通過雙保護(hù)氣體TIG焊接可使焊縫抗拉強(qiáng)度達(dá)母材的95%以上?。
焊接質(zhì)量控制
?焊前處理?：需去除坡口及兩側(cè)20mm范圍內(nèi)的油污、氧化皮，薄壁管（≤3mm）采用I型坡口，間隙0~1mm；厚壁管（>3mm）需V型坡口（60°~70°）?。
?過程監(jiān)控?：高頻焊接（HFW）采用閉環(huán)阻抗匹配系統(tǒng)，焊縫晶粒度可達(dá)ASTM 10級以上；激光焊接配備CCD視覺跟蹤裝置，對中精度±0.02mm?。
?焊后處理?：通過氬氣或混合氣體（Ar+5% H?）對焊縫背面吹掃防止氧化，層間溫度需控制在≤150℃?。
性能表現(xiàn)
?強(qiáng)度與密封性?：焊縫可承受高壓（通常>10MPa），無泄漏、無變形，延伸率≥18%~21%?。
?耐腐蝕性?：304/316L不銹鋼焊管通過鈍化處理形成致密氧化膜，在酸堿環(huán)境中保持穩(wěn)定?。
應(yīng)用場景
廣泛應(yīng)用于醫(yī)療器械（如內(nèi)窺鏡）、汽車傳感器、核設(shè)施冷凝器等對精度和可靠性要求極高的領(lǐng)域。
